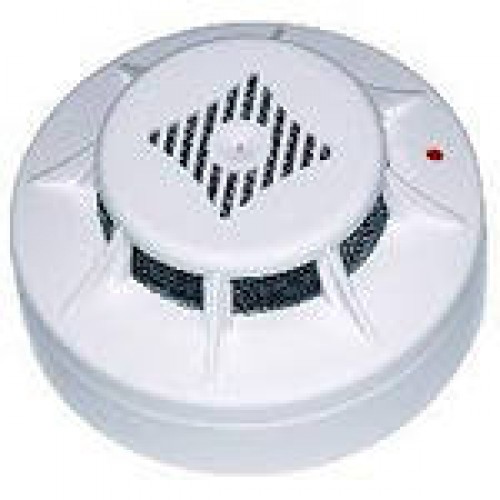

ИПД-3.10МК извещатель пожарный дымовой оптико-электронный с пониж. токопотреблением.

ИПД-3.10МК  извещатель пожарный дымовой оптико-электронный с пониж. токопотреблением
Извещатель дымовой миниатюрный с 2-х проводной базой Б01, 6-30 V, ток в дежурном режиме 100мкА, в режиме пожар 3-30 мА, t -30°C…+55°C

Извещатель пожарный дымовой оптико-электронный ИП212-114/3 «ИПД-3.1МК» предназначен для обнаружения возгораний в закрытых помещениях различных зданий и сооружений, сопровождающихся появлением дыма малой концентрации, и передачи извещения «ПОЖАР» контрольно-приемным приборам (ППК).

Отличительной особенностью конструкции извещателя является применение безвинтовых баз Б100МК и Б100МК/1, в которых реализованы технические решения, запатентованные в Российской Федерации.

Извещатель работает с пожарными ППК по постояннотоковому или знакопеременному шлейфу пожарной сигнализации с номинальным напряжением питания шлейфа 12 или 24 В.

Принцип действия извещателей основан на контроле оптический плотности среды путем сравнения с пороговым значением амплитуды отраженных от частиц дыма импульсов инфракрасного излучения, которые формируются электронной схемой и регистрируются фотодиодом, от уровня выходного сигнала которого зависит режим работы извещателя (дежурный или «ПОЖАР»).

Извещатель ИП212-114/3 «ИПД-3.1МК» обеспечивает индикацию дежурного режима работы кратковременными вспышками красного оптического индикатора.

Извещатель имеет диапазон питающих напряжений от 9 до 30 В и подключается к приемно-контрольному пожарному прибору с помощью двухпроводного шлейфа. Широкий диапазон напряжения питания обеспечивает работу с большинством пожарных ППК и устойчивость к перепадам напряжения в шлейфе сигнализации..

При переходе в режим «ПОЖАР» извещателей ИП212-114/3 «ИПД-3.1МК»:
уменьшается выходное сопротивление, что является сигналом срабатывания и выдачи извещения «ПОЖАР» на ППК;
в постояннотоковом ШС осуществляется индикация постоянным свечением красного оптического индикатора, а в знакопеременном ШС миганием (пропаданием свечения на время подачи обратного напряжения;
выдается сигнал тревоги на контакты внешнего светодиода (ВУОС) для извещателей с базой Б100МК/1.
Возврат извещателей в дежурный режим работы (сброс) осуществляется снятием питания на время не менее 3 сек. и последующим включением.

Для монтажа в подвесные потолки используется кольцо декоративное К-МК, в котором крепится база извещателя.
Благодаря реализованным в ИП212-114/3 «ИПД-3.1МК» инновациям удалось получить модель на уровне лучших аналогов с широкими функциональными возможностями:
Повышенная степень стабильности чувствительности (от образца к образцу).
Повышенная помехоустойчивость (не ниже 3-й степени жесткости по ГОСТ Р 50009).
Внедрение функции индикациия дежурного режима работы обеспечивает визуальный контроль работоспособности извещателей и контроль наличия питающего напряжения в шлейфе сигнализации.
Широкий температурный режим работы (от –30 до +55 С) делает возможным использование извещателей в неотапливаемых помещениях (складах, ангарах).
Применение безвинтовых баз существенно облегчает проведение монтажных работ систем пожарной сигнализации и сокращает их трудоемкость.
Малое время сброса извещателей из состояния «Пожар» в дежурный режим работы (менее 3 с) делает возможным их использование с ППК, имеющим автоматическую верификацию шлейфов сигнализации, а также с ППК, у которых время сброса около 2 с.
Технические характеристики

• Чувствительность, дБ/м 0,05—0,2
• Диапазон питающих напряжений, В 9—30
• Ток потребления в дежурном режиме, не более, мкА 90
• Ток потребления в режиме «ПОЖАР», мА 6—30
• Время отключения питания для возврата в дежурный режим работы, не более, сек. 3
• Способ формирования выходного сигнала бесконтактный
• Способ подключения к ППК двухпроводная линия
• Диапазон рабочих температур, °С минус 30 - 55
• Габаритные размеры, не более, мм 100 х 50
• Масса, не более, кг 0,15
• Наличие индикации дежурного режима да
• Срок службы, не менее, лет 10
• Степень защиты оболочки IP30
