Сибирский арсенал Кварц, вариант 1

Сибирский арсенал Кварц, вариант 1 - одношлейфный приемно-контрольный прибор «Кварц» используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания. Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям. Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Необходимый функциональный режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Выходы для подключения оповещателей: релейные.

Прибор работает в режиме охраны с «закрытой дверью» с ограниченным временем выхода. Постановка на охрану происходит с задержкой в 2 мин после касания ключом порта ТМ. В течение этой задержки формирование тревожного звукового сигнала блокируется. При использовании прибора по тактике пожарной охраны задержка составляет 10 с (Кварц вариант 2 - 5 с).

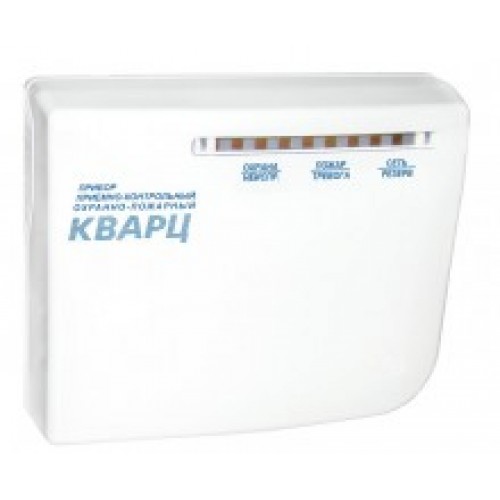

Корпус прибора из пластика ABS помимо привлекательного внешнего вида обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния ШС «Охрана-Неисправность» и «Пожар-Тревога» и индикатор «Сеть-Резерв» для контроля наличия напряжения питания. Эти индикаторы отображают полную и наглядную информацию о состоянии прибора, сигнализируя о постановке и снятии прибора с охраны, о срабатывании извещателей, о неисправности шлейфа в режиме пожарной охраны, и, наконец, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и о разрядке аккумулятора.

Особенности
Прибор имеет 4 подготовленные тактики применения:
пожарная охрана
централизованная охрана 1
централизованная охрана 2
ведомственная охрана (радио-охрана)
Передача сигналов тревоги на ПЦН осуществляется независимо от вида питания разрывом линий ПЦН, с помощью контактов реле.
Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи при пропадании напряжения сети. Сигнал «Тревога» при этом не выдается.
Прибор обеспечивает совместную работу с токопотребляющими извещателями, с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
Нужная тактика выбирается переключением установленных на плате прибора перемычек.Технические характеристики Сибирский арсенал Кварц, вариант 1

• Информационная ёмкость (количество шлейфов) 1
• Информативность (количество видов извещений) 8(9)
• Количество используемых электронных ключей до 7
• Напряжение на входе ШС при номинальном сопротивлении шлейфа 17:21 (16:20) В
• Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1,5 мА
• Ток потребления по выходу 12 В для питания извещателей, не более 100 (150) мА
• Регистрируются нарушения шлейфа длительностью более 70 (350) мс
• Не регистрируются нарушения шлейфа длительностью менее 50 (250) мс
• Диапазон рабочих температур -30:+50 °С
• Напряжение питания от резервного источника постоянного тока 12 В
• Мощность, потребляемая от сети, не более 8 ВА
• Ток потребления от аккумулятора в дежурном режиме, не более 60 (50) мА
• Номинальная ёмкость встроенного аккумулятора 1,2 Ач
• Масса без аккумулятора, не более 2 кг
• Габаритные размеры 185х150х70 мм
• Срок службы, не менее 10 лет
