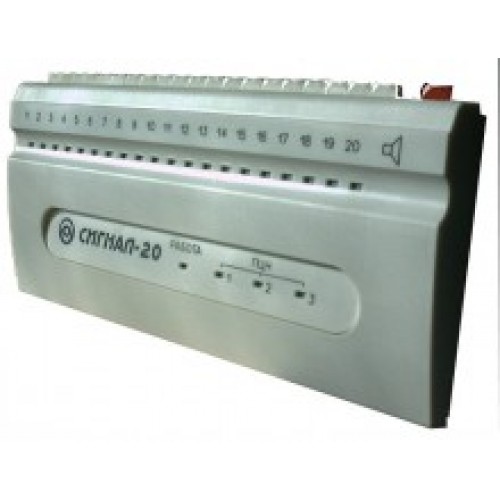

Сигнал-20 - охранно-пожарная контрольная панель на 20 шлейфов.

Сигнал-20 - охранно-пожарная контрольная панель на 20 шлейфов для централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния двадцати шлейфов сигнализации (ШС) с включенными в них охранными, пожарными или охранно-пожарными извещателями и выдачи тревожных извещений о нарушении ШС по трем выходам на пульт централизованного наблюдения (ПЦН) и по интерфейсу RS-485 на пульт контроля и управления (ПКУ), а также управления на объекте внешними и внутренними звуковыми и световыми оповещателями, сигнализаторами и индикаторами.

Сигнал-20 выдает извещения по интерфейсу RS485. Прибор находится в дежурном режиме при нарушении ШС на время не более 50 мс. Если для данного ШС установлен параметр "Интегрирование 300мс", то прибор находиться в дежурном режиме при нарушении ШС на время не более 250 мс. В режиме "Диагностика" обеспечивается проверка исправного состояния прибора в целом, а также исправности внутренней и внешней световой и звуковой сигнализации. Для пожарных ШС предусмотрены режимы: "Неисправность", "Сработка извещателя", "Внимание! Опасность пожара", "Пожар". Предусмотрена защита от ложных срабатываний по пожарному шлейфу. Ограничен доступ к органам управления пожарными ШС для предотвращения несанкционированного сброса пожарной тревоги.

Прибор обеспечивает dозможность включения в шлейф сигнализации токопотребляющих охранных и пожарных извещателей типа "Окно", Фотон-8", "Волна-5", "ДИП-3", "ДИП-6", "ДИП-6У". Так же реализована возможность автономной охраны с выдачей сигналов на выносной световой оповещатель постоянного тока, выносной звуковой оповещатель постоянного тока, на встроенные световые индикаторы, отображающие состояние двадцати ШС, и на встроенный звуковой сигнализатор. Сигнал-20 обладает полной работоспособностью в дежурном режиме, в режиме "Тревога", в режиме "Диагностика". Устройоство позволяетустановить параметры конфигурации каждого ШС. Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц, а так же повышенная защищенность шлейфов от саботажа.

Технические характеристики  Сигнал-20

• Шлейфы сигнализации:количество (информационная емкость), шт 20
• Длительность нарушения шлейфа сигнализации, мс 70
• Количество реле 5
• Максимально коммутируемые контактами исполнительных реле (3 шт) ток, мА 50/напряжение, В 80
• Максимально коммутируемые контактами исполнительных реле (2 шт) ток, мА 2/напряжение, В 28
• Основное питание прибора (от внешнего источника постоянного тока) напряжение, В от 10,2 до 28
• Потребляемый ток в режиме Тревога, Пожар не более, мА при питании 12 В 650/при питании 24 В 330
• Диапазон рабочих температур (с аккумулятором), С от -30 до +50
• Относительная влажность воздуха при 25 С, % 98
• Габаритные размеры, мм, не более 365x165x45 мм
• Масса кг, не более 1
